Compresseur embarqué

Voir le sujet précédent Voir le sujet suivant Aller en bas

Compresseur embarqué

Message  Super Jimny le Ven 19 Mar - 21:34

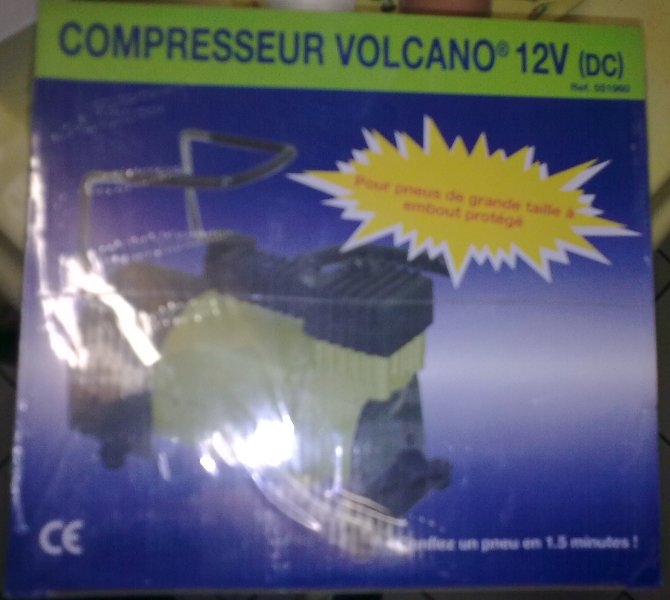

Le "Volcano" référencé : 551960 est parfait pour le Jimny

désolé, la photo n'est vraiment pas top. Embarassed
avatar
Super Jimny

Messages : 73
Date d'inscription : 11/03/2010
Localisation : Bordeaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Compresseur embarqué

Message  Super Jimny le Ven 19 Mar - 21:43

le branchement sur allume cigare craint un peu, si le compresseur tourne trop longtemps, le fusible grille, ou pire, l'allume cigare lui même étant équipé d'une fiche + de sécurité, c'est elle qui fond!
J'ai testé pour vous. lol!
Ceci dit, c'est logique, passer les 4 roues de 500gr à 1kg600gr, il tourne un petit moment et la fiche allume cigare chauffe trés fort, mon branchement reste lui parfaitement froid. Cool
Donc, j'ai viré le branchement pour allume cigare et l'ai remplacé par des fiches bananes.
Une rouge pour le +
Une noire pour le -
et j'ai installé des fiches femelles au tableau de bord sur un + aprés contact, car de toute façon, il vaut mieux laisser tourner le moteur lorsque le compresseur est en marche.
Le tout, bien évidement protégé par un fusible. Cool


Et la dessus, je peux aussi brancher une balladeuse 12volt, prévue à l'origine pour un branchement allume cigare, et tout autre appareil électrique ayant la connectique adéquat (tout simplement des fiches bananes à 30 centimes)

Et tant que j'y étais, j'ai bien sur une connection identique sous le capot dans le compartiment moteur. Very Happy


Dernière édition par Super Jimny le Ven 19 Mar - 22:10, édité 2 fois
avatar
Super Jimny

Messages : 73
Date d'inscription : 11/03/2010
Localisation : Bordeaux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Compresseur embarqué

Message  jimny le Ven 19 Mar - 22:06

moi j'ai un compresseur de mercedes slk que j'ai récupéré sur une épave ,il ce branche sur allume cigare,cela fais 10ans que je le traîne et il fonctionne super bien ,il font pas de la merde(cedes) Very Happy
avatar
jimny

Messages : 310
Date d'inscription : 14/12/2008
Age : 54

Voir le profil de l'utilisateur http://jimny4x4evasion.forumactif.com/forum.htm

Revenir en haut Aller en bas

Re: Compresseur embarqué

Message  spiroule35 le Sam 20 Mar - 0:47

Oui, c'est clair...l'alimentation par l'allume-cigare doit être réservé pour des consommations inférieures à 70 W, ou 6 A grand max sous 12 V, vu la section des fils d'origine de beaucoup de voitures, sinon de toutes !!!

Petit rappel de la formule : P = U x I
- P : Puissance en Watt
- U : Tension en Volt
- I : Intensité du courant continu en Ampère

Pour info, le compresseur Volcano consomme 15 A selon sa fiche technique, ça fait 180 W !!!!! Attention attention donc aux branchementx sur allume-cigare d'origine, et même à la chauffe des fils (section trop faible) !!!

Moi, j'ai préféré tirer un câble direct depuis la batterie, avec fusible et section de câble adaptés à ma consomation auxiliaire, en l'occurence un convertisseur 300 W max avec une section de câble de 6 mm² en 2 m de longueur, et un fusible de 15 A pour une conso réelle actuelle de 120 W)

Le branchement sur la batterie :
http://picasaweb.google.fr/spiroule35/CampingCar#5398089513762184258

_________________
U sòle si pèsa par tutti. - Le soleil se lève pour tous.
avatar
spiroule35
Modérateur

Messages : 966
Date d'inscription : 07/10/2009
Localisation : Bretagne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
